Seat Ateca XL 2006 Manual do proprietário (in Portuguese)

Situações diversas249
Dispositivos de segurança
Utilização
Conselhos e Intervenções
Dados Técnicos
Com o Tire-Mobility-System podem ser vedados de uma forma eficaz os
danos causados por um corpo estranho com um diâmetro até cerca de 4 mm
de diâmetro.
O corpo estranho pode
permanecer no pneu.
O modo de utilização do vedante de pneus está descrito nas instruções que
figuram no respectivo recipiente.
Noutras breves instruções pode-se encontrar a descrição do modo de utili-
zação do compressor.
ATENÇÃO!
•
O vedante de pneus só pode ser util izado se o pneu não tiver sofrido já
danos em consequência de uma circulação sem ar.
•
Respeitar rigorosamente todas as instruções de segurança e de utili-
zação que figuram no compressor e na embalagem do vedante.
•
Não conduzir a mais de 80 km/h, evitar acelerações a fundo, travagens
violentas e a velocidade nas curvas.
•
Os pneus reparados com vedante deverão ser apenas utilizados transi-
toriamente e por pouco tempo. Dirija-s e, por isso, com precaução à oficina
especializada mais próxima.Nota sobre o impacte ambiental
As embalagens de vedante vazias são recolhidas pelos centros de gestão de
resíduos.
Nota
Recorra a um técnico especializado, se não for possível reparar o pneu com
vedante.
Preparativos
Para reparar um pneu são necessários alguns trabalhos
preliminares.– Em caso de avaria numa roda, afastar o veículo, o mais possível, do fluxo do trânsito.
– Puxar firmemente o travão de mão.
– Engate a primeira velocidade , ou coloque a alavanca de
selecção na posição P .
–Deixar sair todos os ocupantes do veículo. Deverão colocar-se
fora da zona de perigo (p. ex. atrás de uma barreira de
protecção).
– Verifique se é possível reparar o furo com o Tyre-Mobility-System «Observações gerais e conselhos para a sua segurança.»
– Desenrosque a tampa da válvula da roda afectada.
–Retirar o kit de reparação de pneus do porta-bagagens.
ATENÇÃO!
Ligue os indicadores de emergência e coloque o triângulo de emergência.
Com esta precaução proteger-se-á a si mesmo e aos outros utentes da via
pública.
Cuidado!
São necessárias precauções especiais no caso de se proceder à reparação de
um pneu num plano inclinado.
alteaxl_0206_portugues Seite 249 Dienstag, 1. August 2006 6:24 18

Situações diversas
250
NotaNas medidas de segurança a tomar, ter em atenção as prescrições legais em
vigor.Realizar a reparação de um pneu
A reparação de um pneu consiste dos seguintes passos, após
os trabalhos preliminares.Utilizar vedante de pneus
– As instruções que figuram no recipiente contêm indicações deta-lhadas sobre o modo como deve ser utilizado o vedante.
Encher o pneu.
– Retirar o compressor e o tubo do receptáculo.
– Enroscar a porca de fixação na válvula do pneu.
– Ligar a ficha do cabo do compressor a uma tomada de 12 Volts.
– Ligar o compressor e controlar a pressão no manómetro.
Terminar a reparação
– Soltar o tubo de pressão do compressor da válvula.
– Fixar a tampa da válvula.
– Desligar a ficha do compressor da rede de bordo.
– Arrumar todos os utensílios utilizados na reparação. Nota
O compressor não deverá ser nunca accionado durante mais de 6 minutos.
alteaxl_0206_portugues Seite 250 Dienstag, 1. August 2006 6:24 18

Situações diversas251
Dispositivos de segurança
Utilização
Conselhos e Intervenções
Dados Técnicos

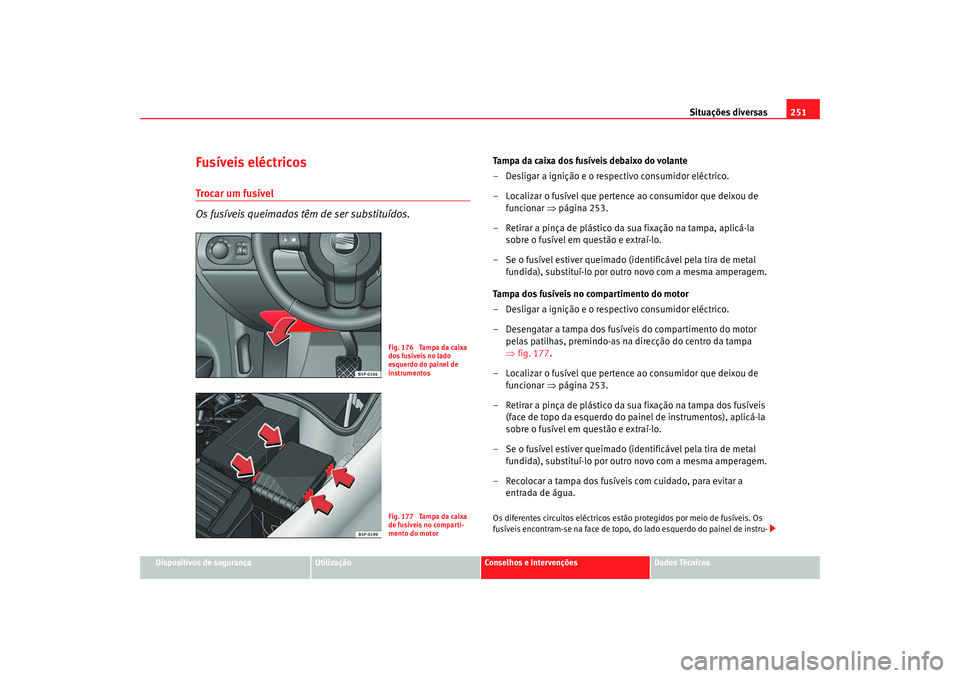

Fusíveis eléctricosTrocar um fusível
Os fusíveis queimados tê m de ser substituídos.
Tampa da caixa dos fusíveis debaixo do volante
– Desligar a ignição e o respectivo consumidor eléctrico.
– Localizar o fusível que pertence ao consumidor que deixou de
funcionar ⇒página 253.
– Retirar a pinça de plástico da sua fixação na tampa, aplicá-la sobre o fusível em questão e extraí-lo.
– Se o fusível estiver queimado (identificável pela tira de metal fundida), substituí-lo por outro novo com a mesma amperagem.
Tampa dos fusíveis no compartimento do motor
– Desligar a ignição e o respectivo consumidor eléctrico.
– Desengatar a tampa dos fusíveis do compartimento do motor pelas patilhas, premindo-as na direcção do centro da tampa
⇒fig. 177.
– Localizar o fusível que pertence ao consumidor que deixou de funcionar ⇒página 253.
– Retirar a pinça de plástico da sua fixação na tampa dos fusíveis (face de topo da esquerdo do painel de instrumentos), aplicá-la
sobre o fusível em questão e extraí-lo.
– Se o fusível estiver queimado (identificável pela tira de metal fundida), substituí-lo por outro novo com a mesma amperagem.
– Recolocar a tampa dos fusíveis com cuidado, para evitar a entrada de água.Os diferentes circuitos eléctricos estão protegidos por meio de fusíveis. Os
fusíveis encontram-se na face de topo, do lado esquerdo do painel de instru-
Fig. 176 Tampa da caixa
dos fusíveis no lado
esquerdo do painel de
instrumentosFig. 177 Tampa da caixa
de fusíveis no comparti-
mento do motor
alteaxl_0206_portugues Seite 251 Dienstag, 1. August 2006 6:24 18

Situações diversas
252mentos, atrás de uma tampa de cobertura e no compartimento do motor, do
lado esquerdo.
Os comandos dos vidros estão protegidos por fusíveis automáticos que, uma
vez eliminada a sobrecarga – p. ex. vidros colados pelo gelo – voltam a ligar-
se automaticamente ao fim de alguns segundos.
Cor de referência dos fusíveis
ATENÇÃO!
Não tente «reparar» os fusíveis e não os substitua também por fusíveis
mais fortes. Caso contrário, existe o perigo de incêndio. Além disso,
podem-se provocar avarias noutro ponto do sistema eléctrico.
Nota
•
Se um fusível substituído voltar a fundir-se ao fim de pouco tempo, o
sistema eléctrico deverá ser inspeccionado, quanto antes, por uma oficina
especializada.
•
Se um fusível for substituído por outro mais forte, podem registar-se
danos noutros pontos do sistema eléctrico.
•
Recomenda-se levar sempre no veículo alguns fusíveis sobressalentes
Estes fusíveis podem ser adquiridos nos Serviços Oficiais.
Cor
Amperes
Castanho claro 5
Vermelho 10
Azul 15
Amarelo 20
Branco 25
Verde 30
Laranja 40
Vermelho 50
Branco 80
Azul 100
Cinzento 150
Violeta 200
alteaxl_0206_portugues Seite 252 Dienstag, 1. August 2006 6:24 18

Situações diversas253
Dispositivos de segurança
Utilização
Conselhos e Intervenções
Dados Técnicos
Localização dos fusíveis, painel de instrumentos, lado esquerdoFusíveis
Número Consumidor Amperes
1L iv re
2L iv re
3L iv re
4L iv re
5L iv re
6L iv re
7L iv re
8L iv re
9 Airbag 5
10 Livre
11 Livre
11 Kit pós-venda 5
12 Farol de xénon esquerdo 10
13 Comandos de aquecimento/ Interruptor ESP, AS R/ Marcha atrás/Pré-instalação de telefone 5
14 Centralina ABS/ESP / Motor/ Faróis/ Centralina re boque/ Interruptor luzes/ Painel de instrumentos 10
15 Centralina de regulação de faróis/ Para-brisas aquec
ido/ Iluminação dos instrumentos / Centralina de
disagnóstico 10
16 Farol de xénon direito 10
17 Motor D2L (2.0l 147 kW 4 velocidades TFSI) 10
18 Livre
19 Livre
alteaxl_0206_portugues Seite 253 Dienstag, 1. August 2006 6:24 18

Situações diversas
254
20 Park Pilot (Ajuda de estacionamento) / Alavanca da caixa / Centralina ESP 10
21 Centralina da cablagem 7,5
22 Sensor alarme volumétrico/ Buzina alarme 5
23 Diagnóstico / Sensor de chuva/ Interruptor luzes 10
24 Livre
25 Acoplamento centralina caix a de velocidades automática 20
26 Bomba de vácuo 20
27 Livre
28 Motor limpa-vidros traseiro/ Centralina cablagem 20
29 Livre
30 Tomada / Isqueiro 20
31 Livre
32 Livre
33 Aquecedor 40
34 Livre
35 Livre
36 Motor 2.0 l 147 kW 10
37 Motor 2.0 l 147 kW 10
38 Motor 2.0 l 147 kW 10
39 Centralina reboque (gancho) 15
40 Centralina reboque (indicadores de direcção, travões e posição esquerda) 20
41 Centralina reboque (luz de nevoeiro, marcha atrás e posição direita) 20
42 Kit (solução assistencial) gancho reboque 15
43 Livre
Número
Consumidor Amperes
alteaxl_0206_portugues Seite 254 Dienstag, 1. August 2006 6:24 18

Situações diversas255
Dispositivos de segurança
Utilização
Conselhos e Intervenções
Dados Técnicos
Alguns dos consumidores eléctricos referidos na tabela fazem apenas parte
de determinadas versões do modelo ou são equipamentos opcionais.
Tenha em atenção que a presente tabe
la corresponde ao nível de actuali-
zação em vigor à data da impressão, podendo ser alterada. Se forem detec-
tadas diferenças, prevalecerão os dados indicados no autocolante no interior
da tampa dos fusíveis. 44
Aquecimento do vidro traseiro 25
45 Levanta vidros dianteiros 30
46 Levanta vidros traseiros 30
47 Motor (Calibrador, relé gasolina) 15
48 Centralina confort 20
49 Comandos aquecimento 40
50 Bancos aquecidos 30
51 Tecto de abrir 20
52 Lava-faróis 20
53 Kit (solução assistencial) gancho reboque 20
54 Taxi (alimentação taxímetro) 5
55 Kit (solução assistencial) gancho reboque 20
56 Taxi (alimentação emissora) 15
57 Livre
58 Centralina do fecho centralizado 30
Número
Consumidor Amperes
alteaxl_0206_portugues Seite 255 Dienstag, 1. August 2006 6:24 18

Situações diversas
256Localização dos fusíveis, compartimento do motor, lado esquerdoFusíveis
Número Consumidor Amperes
1 Limpa-vidros 30
2 Coluna da direcção 5
3 Centralina da cablagem 5
4A BS 30
5 Caixa de velocidades AQ 15
6 Kombi 5
7L iv re
8R ád io 15
9T ele fo n e 5
10 Relé principal na caixa do motor FSI e di
esel/Alimentação do módulo de injecção 5
Relé principal na caixa do motor D2L (2.0 FSI 147 kW) 10
11 Livre
12 Gateway 5
13 Alimentação do módulo de injecção de gasolina
25
Alimentação do módulo de injecção de diesel 30
14 Bobina 20
15 Motor T71 / 20 FSI
5
Relé da bomba 10
16 Bomba ADS 30
17 Buzina 15
18 Livre
alteaxl_0206_portugues Seite 256 Dienstag, 1. August 2006 6:24 18

Situações diversas257
Dispositivos de segurança
Utilização
Conselhos e Intervenções
Dados Técnicos
19
Limpa 30
20 Livre
21 Sonda Lambda 15
22 Pedal do travão, sensor de velocidade 5
23 Motor 1.6, relé principal (relé n° 100)
5
T 71 diesel EGR 10
2.0 D2L Bomba combustível de alta pressão 15
24 ARF, válvula da caixa de velocidades 10
25 Iluminação direita 40
26 Iluminação esquerda 40
Motor 1.6 SLP 40
Relé das velas 1.9 TDI 50
28 KL15 40
29 Levanta vidros (dianteiros e traseiros)
50
Levanta vidros (dianteiros) 30
30 KLX 40
Número
Consumidor Amperes
alteaxl_0206_portugues Seite 257 Dienstag, 1. August 2006 6:24 18

Situações diversas
258Posição no compartimento do motor: caixa lateralFusíveis
Alguns dos consumidores referidos na tabela fazem apenas parte de deter-
minadas versões do modelo ou são equipamentos opcionais.
Tenha em atenção que a presente tabela corresponde ao nível de actuali-
zação em vigor à data da impressão, podendo ser alterada.Substituição de lâmpadasObservações geraisAntes de substituir uma lâmpada, é necessário desligar o respectivo consu-
midor.
Não tocar com a mão no vidro, das lâmpadas, já que as impressões digitais
seriam vaporizadas pelo efeito do calo r generado, provocando a diminuição da vida útil das lâmpadas e uma vez que ficariam condensadas na superfície
do espelho, reduzindo a sua eficácia
Uma lâmpada apenas deve ser substituída por outra com as mesmas carac-
terísticas. A respectiva designação figura no casquilho ou no vidro da
lâmpada.
Recomendamos que tenha sempre no automóvel uma caixa com lâmpadas
de substituição. Pelo menos, devem ser levadas as seguintes lâmpadas,
muito importantes para a segurança do tráfego.
Farol principal
Médios - H7
Máximos - H1
Mínimos - W5W
Indicador de direcção - PY21W
Número
Consumidor Amperes
B1 Alternador < 140 W
150
Alternador > 140 W 200
C1 Direcção assistida 80
D1 Alimentação multiterminal potencial «30». Caixa de fusíveis interior 100
E1 Ventilador eléctrico > 500 W / Ventilador eléctrico < 500 W 80/50
F1 PTC,s (Aquecimento auxi liar eléctrico por ar) 100
G1 Alimentação fusíveis reboque na caixa de fusíveis interior 50
H1 Centralina de fecho centralizado (4F8 com autolock)
